케이디우드테크의 인소린 D30 스포츠후로링 공법에 의한
카본우드  22mm 플로어링의 시공모습입니다.


시공장소는 수원의 창현고등학교 체육관이며 기존우레탄 바닥을 카본우드플로어링으로 덮는 과정입니다.

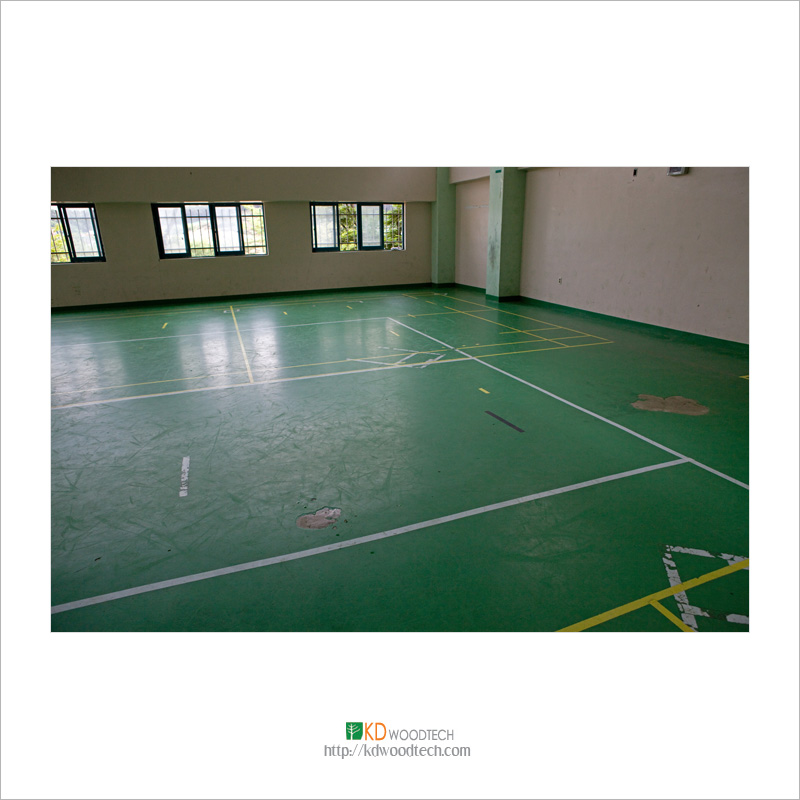

시공하기전 체육관 바닥입니다.
콘크리트 바탕에 우레탄으로 도장한 맨바닥으로 부상의 위험이 아주 많은 장소입니다.
IMG_6094 사본.jpg

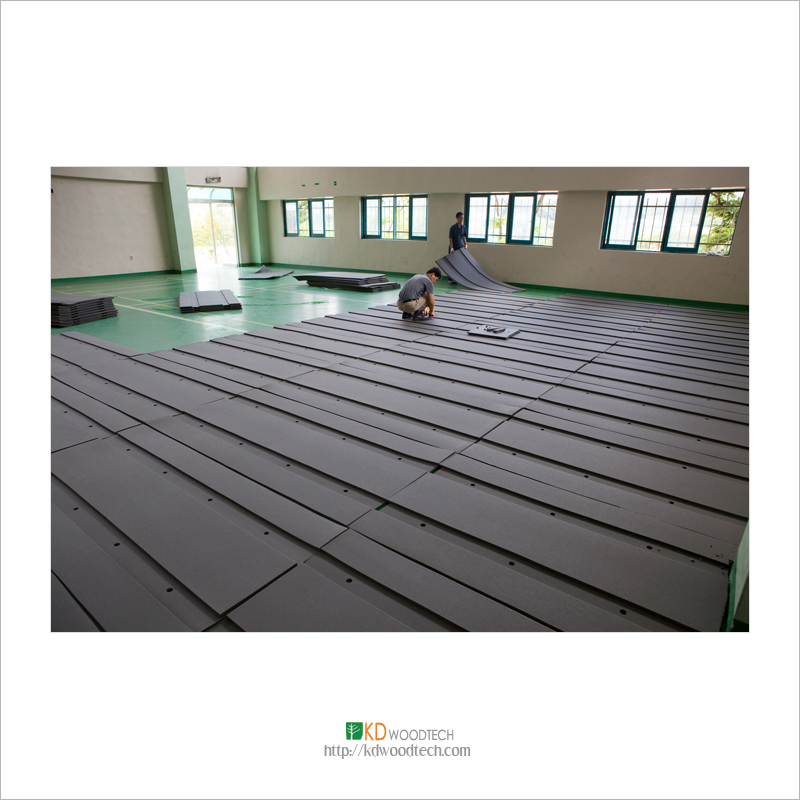

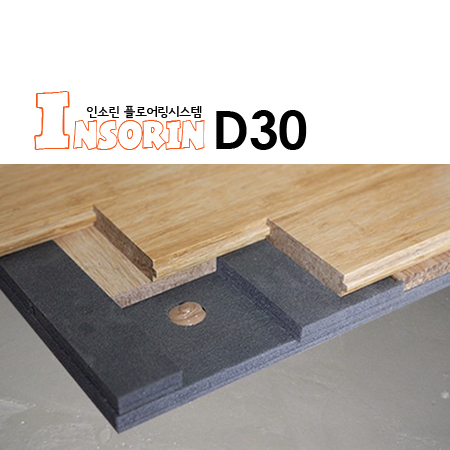

탄성흡음판(인소레이어 D30)을 바닥에 펼칩니다
IMG_6109 사본.jpg

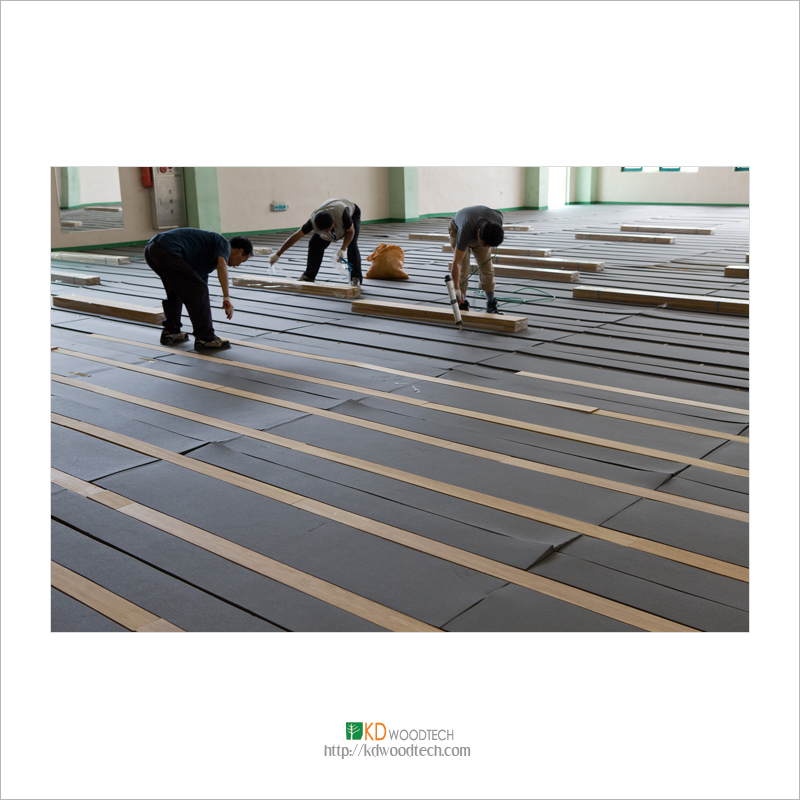

본드건을 이용하여 흡음판의 구멍에 탄성본드(렉스본드)를 충진합니다
바닥과 시스템을 연결하고
충격을 흡수하는 아주 중요한 역할을 합니다.
IMG_6157 사본.jpg

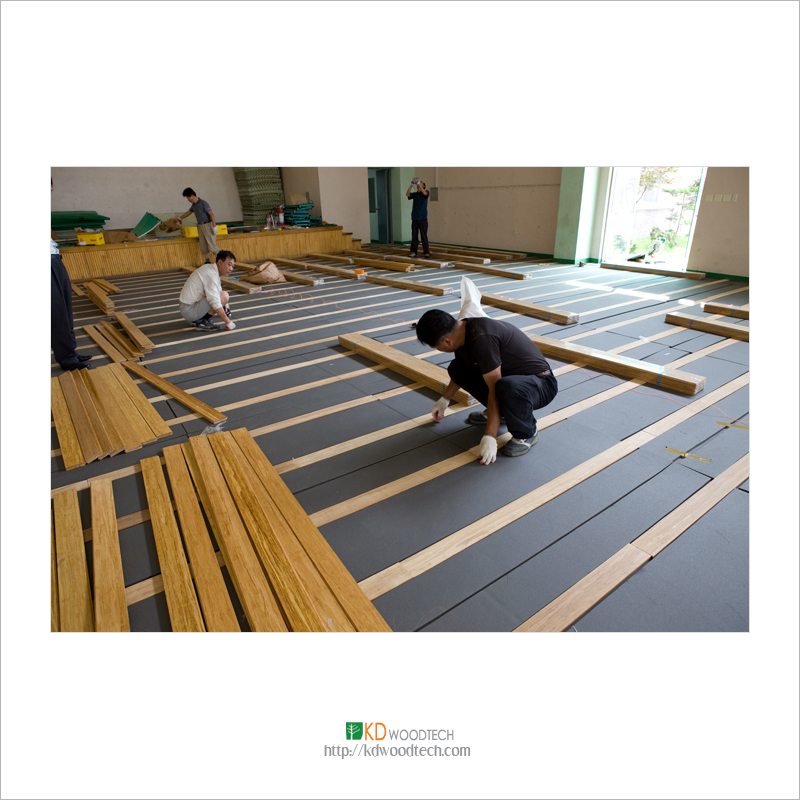

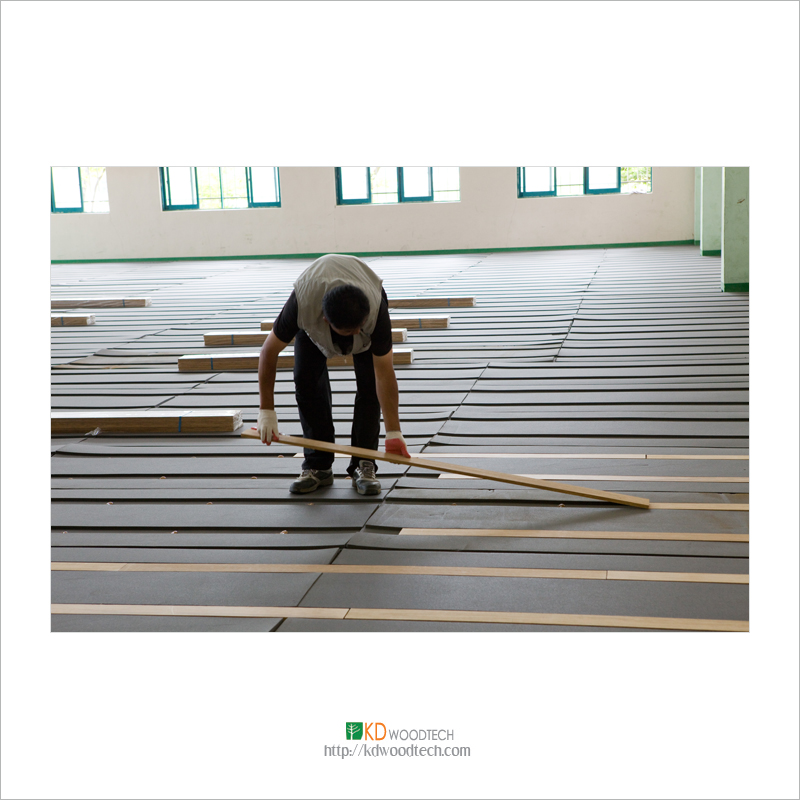

충진된 탄성흡음판의 고랑에 카본우드 장선재를 설치합니다.
카본우드 장선재와 바닥면은 충진된 탄성본드로 결합하게 됩니다.
IMG_6162 사본.jpg

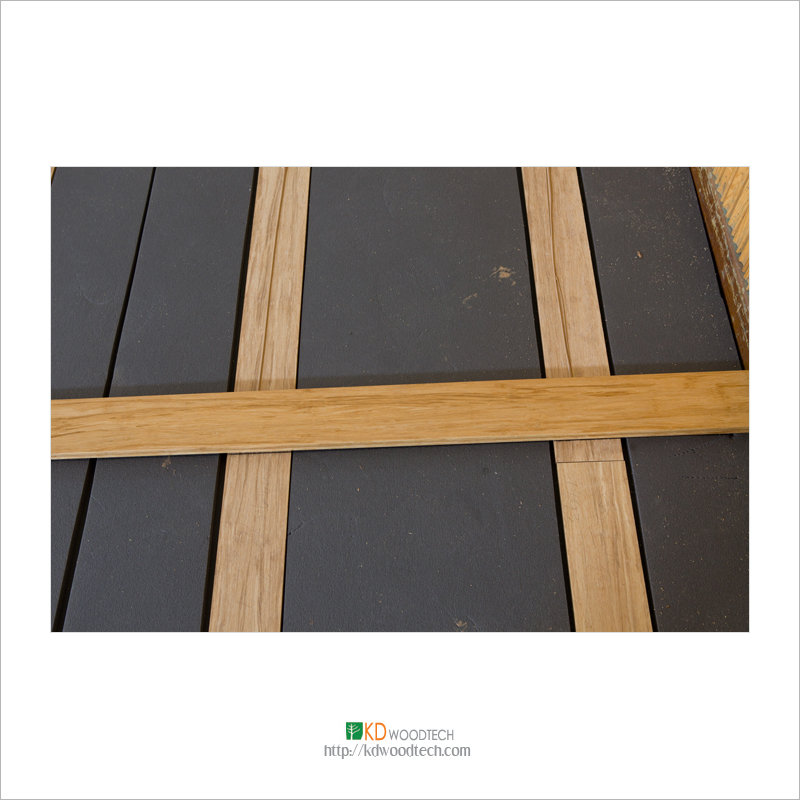

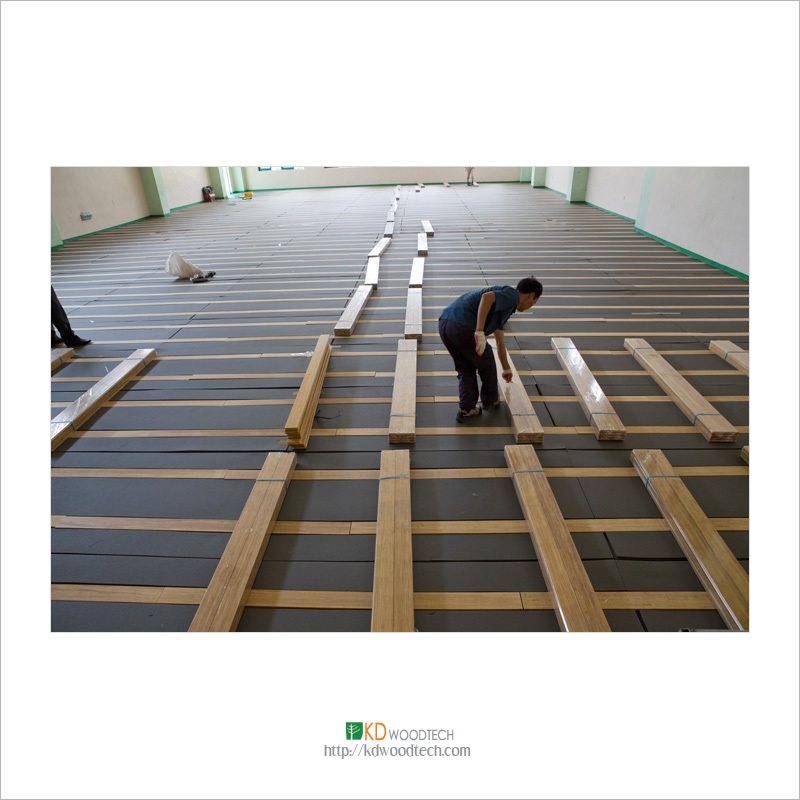

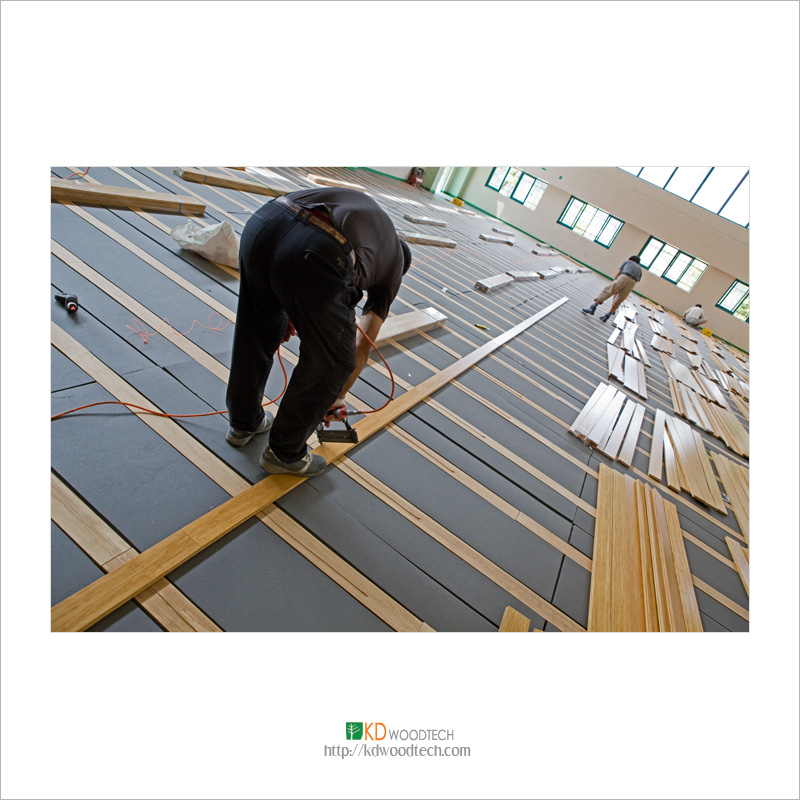

계속해서 카본우드 장선을 설치합니다.
실은 고랑에 이어서 그냥 놓기만 하면 됩니다.
IMG_6167 사본.jpg

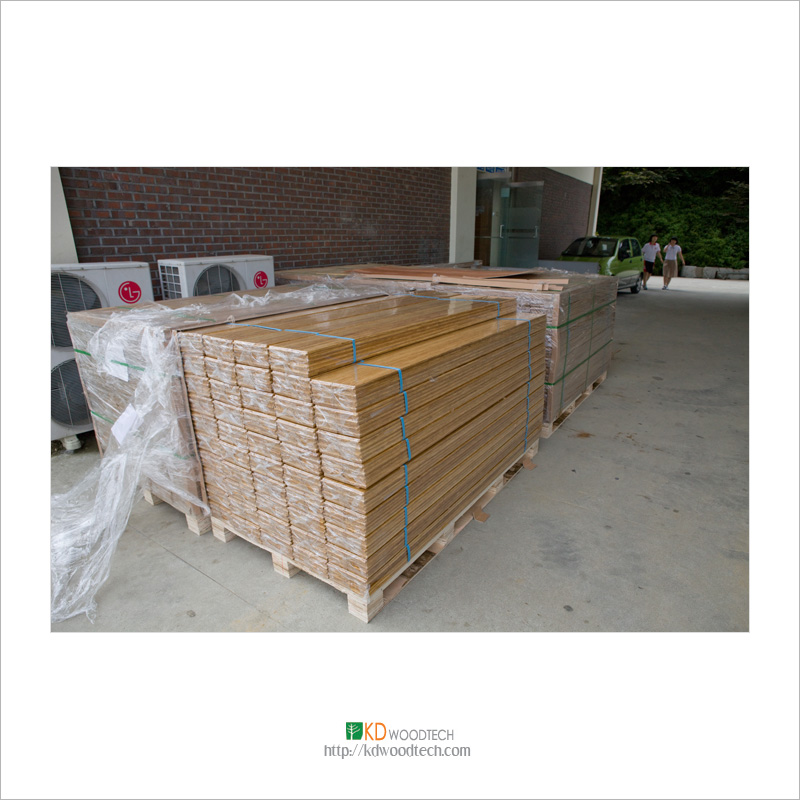

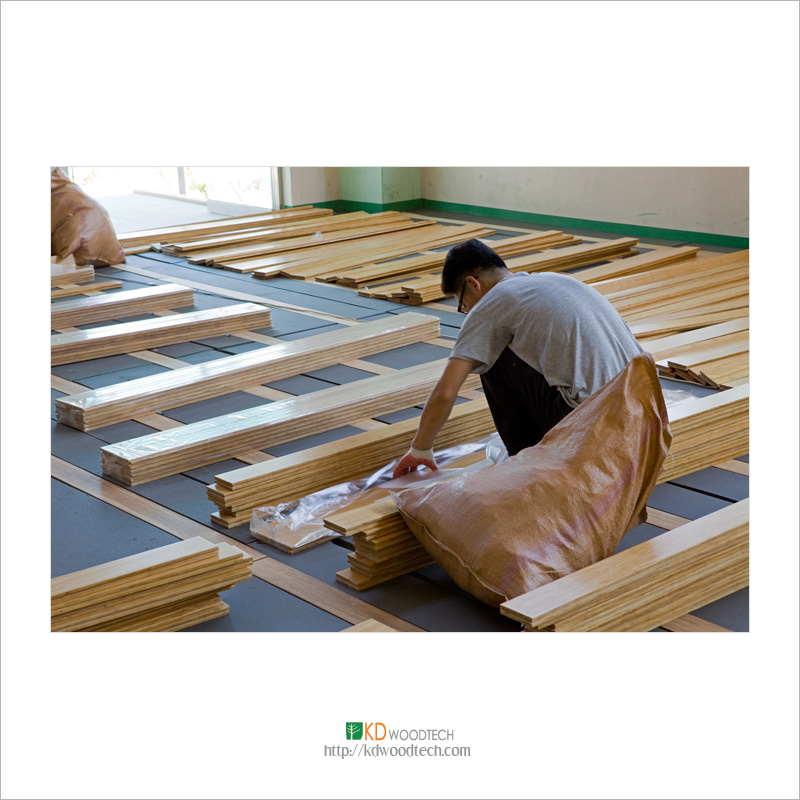

바닥에 설치될 카본우드 22mm 내추럴 플로어링입니다.
IMG_6171 사본.jpg

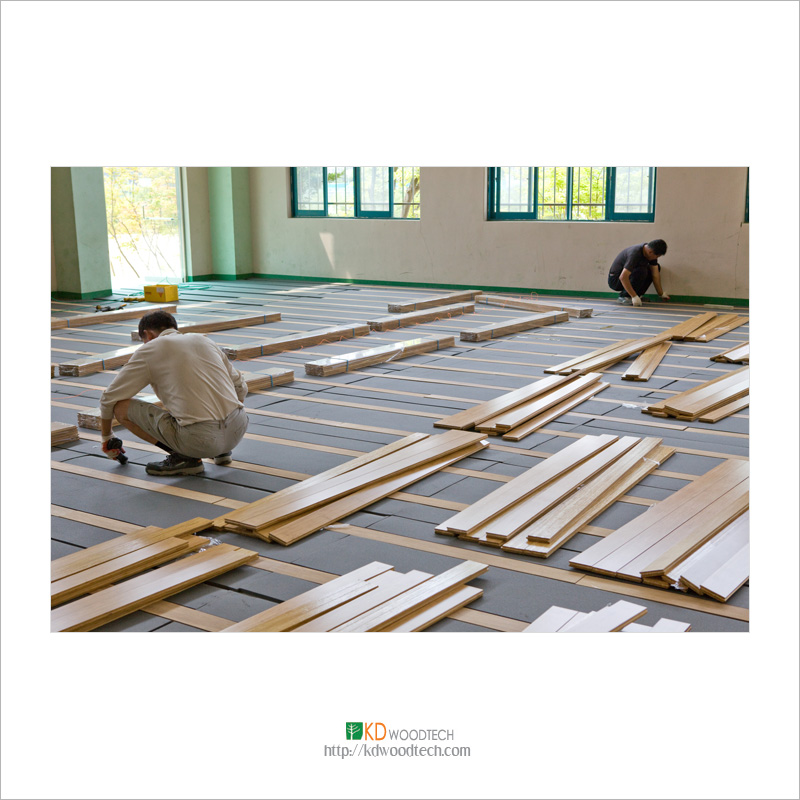

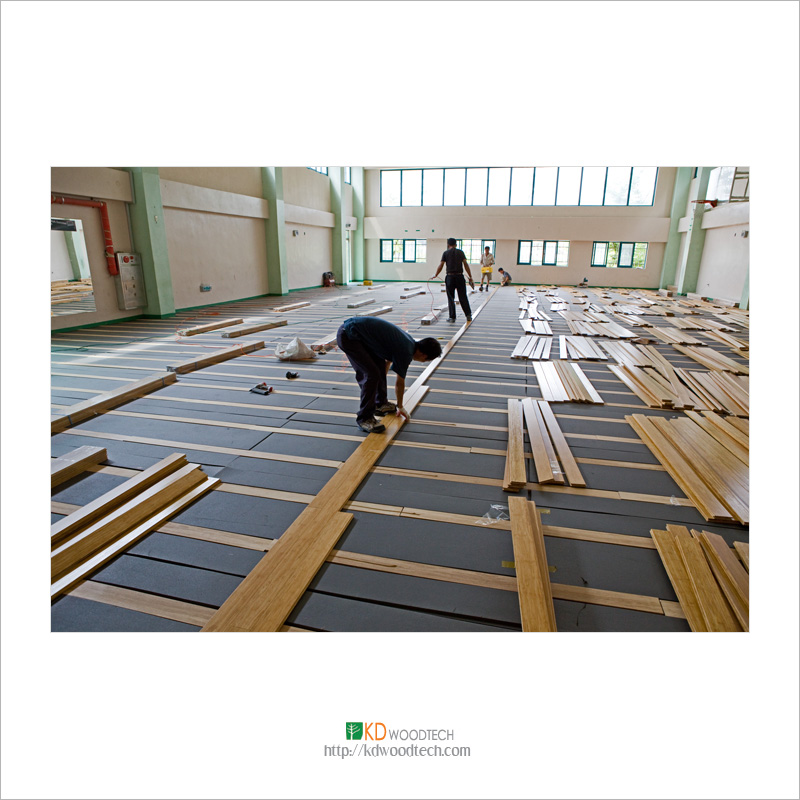

장선이 설치된 바닥에 마루재를 이동시킵니다.
IMG_6181 사본.jpg


체육관의 중심선을 잡기 위해 먹줄작업을 합니다.
IMG_6190 사본.jpg


중심 먹줄작업을 하는 이유는
마루시공을 중심에서부터 좌우로 설치해야 하기 때문입니다.
그래야 좌우의 동일한 배분이 가능하고
혹은 한쪽 벽에 너무 작은 조각의 마루가 설치되는 것을 막을수 있기 때문입니다.
약간의 머리를 굴려야 하는 순간입니다.
이 때 잘못하면 마루를 죄다 뜯어야 하는 낭패가 닥칠 수도 있습니다.
IMG_6192 사본.jpg

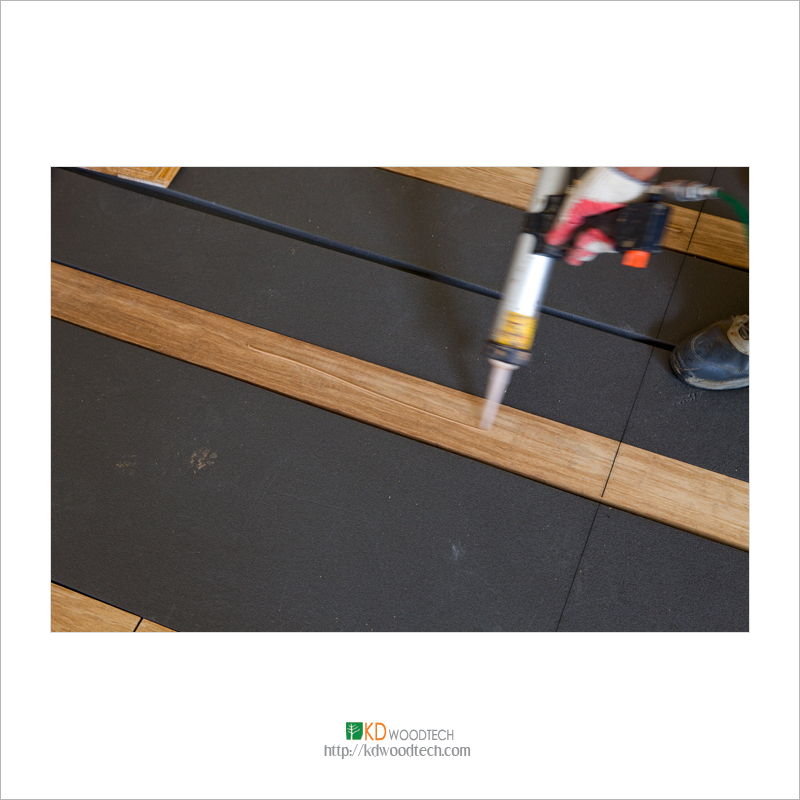

장선에 탄성본드를 라인형태로 도포합니다.
영구 탄성이 유지되는 탄성본드를 사용하면
플로어링이 습기에 의해 수축팽창을 반복하더라도
절대로 장선과 플로어링이 분리되는 일은 발생하지 않습니다.
IMG_6194 사본.jpg

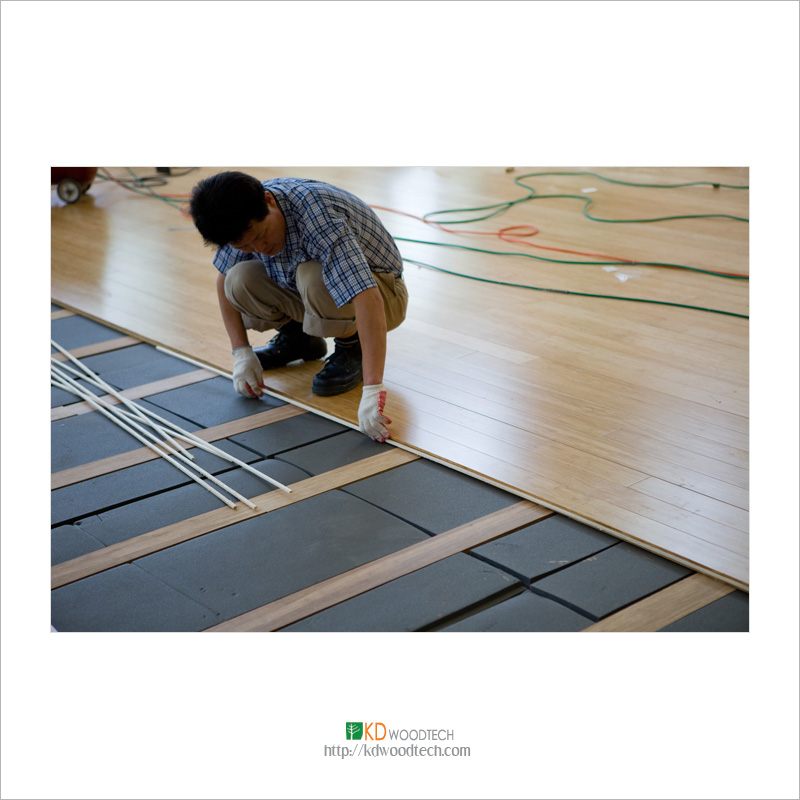

먹줄을 따라 체육관의 중심에서 부터 한쪽방향으로 플로어링을 설치하기 시작합니다.
IMG_6197 사본.jpg

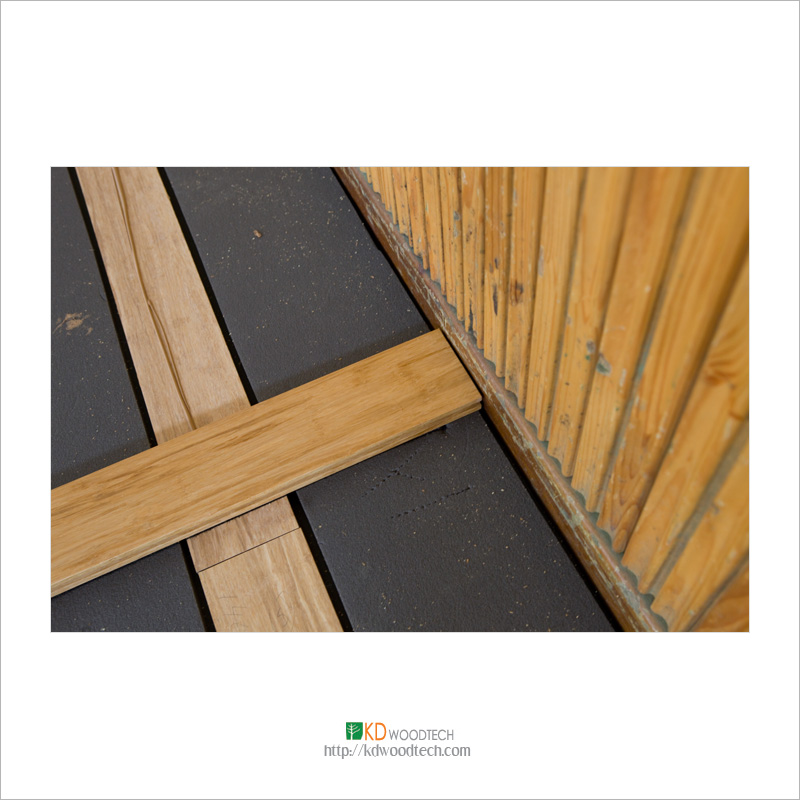

벽과 마주하는 경우
길이 방향일때는 5mm정도를 띄어도 상관 없지만
폭 방향으로 부딛힐때는 10mm 이상의 간격을 두어 설치해야합니다.
IMG_6198 사본.jpg



이렇게 최초의 마루라인이 형성됩니다.
IMG_6200 사본.jpg

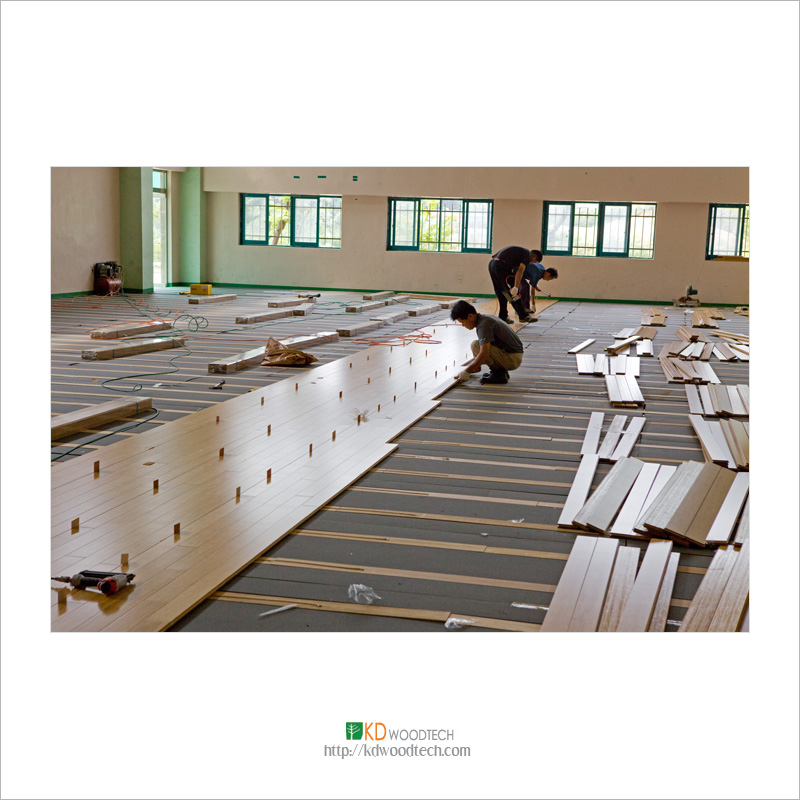

이 중심라인을 따라서 좌우로 마루 시공이 이어집니다.
이번에는 오른쪽 방향부터 시공을 시작합니다.
IMG_6202 사본.jpg


플로어링은 수축팽창에 대비해 매 다섯장을 시공하고 3mm의 유격을 두어 설치합니다.
경질단풍나무 플로어링이라면 3장마다 유격을 두어야 합니다.
만약 너도밤나무 플로어링이라면 매 2장마다 3mm의 유격을 두어야 합니다.
목재마다 수축팽창계수가 다 틀리기 때문입니다.
IMG_6206 사본.jpg

IMG_6218 사본.jpg

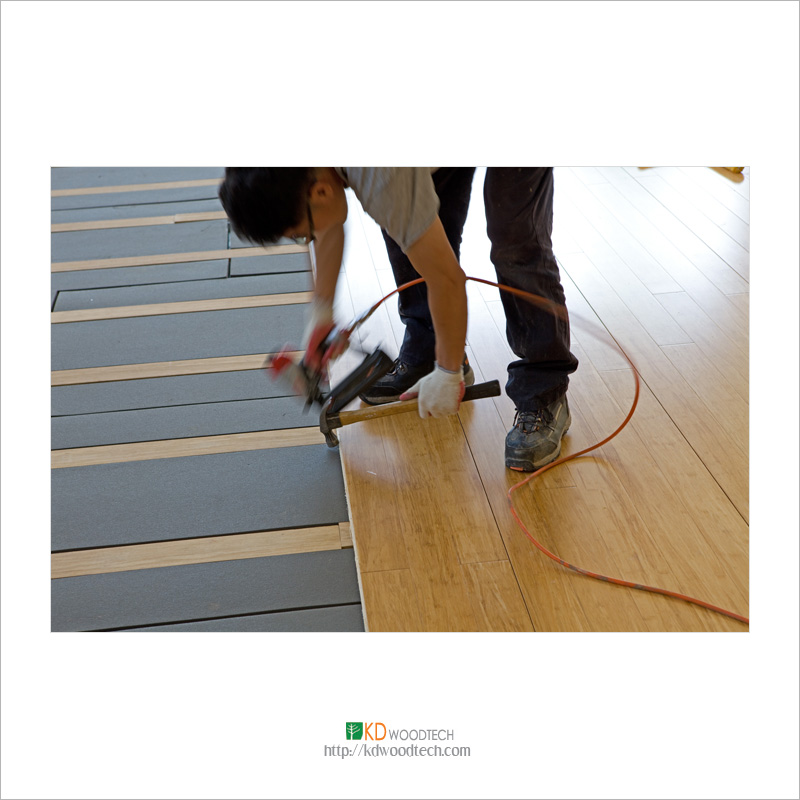

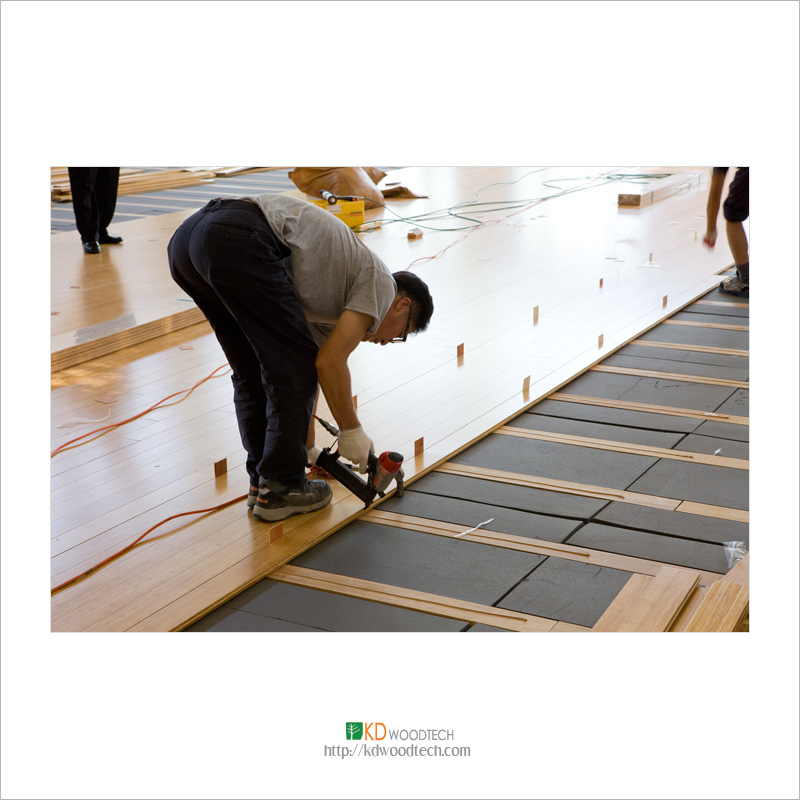

탄성본드가 도포되었다고 해도 완전 경화되는데는 최소 48시간의 시간이 필요합니다.
그 기간동안 플로어링의 고정을 돕기 위해 타카작업을 합니다.
F30이면 충분합니다.
IMG_6241 사본.jpg

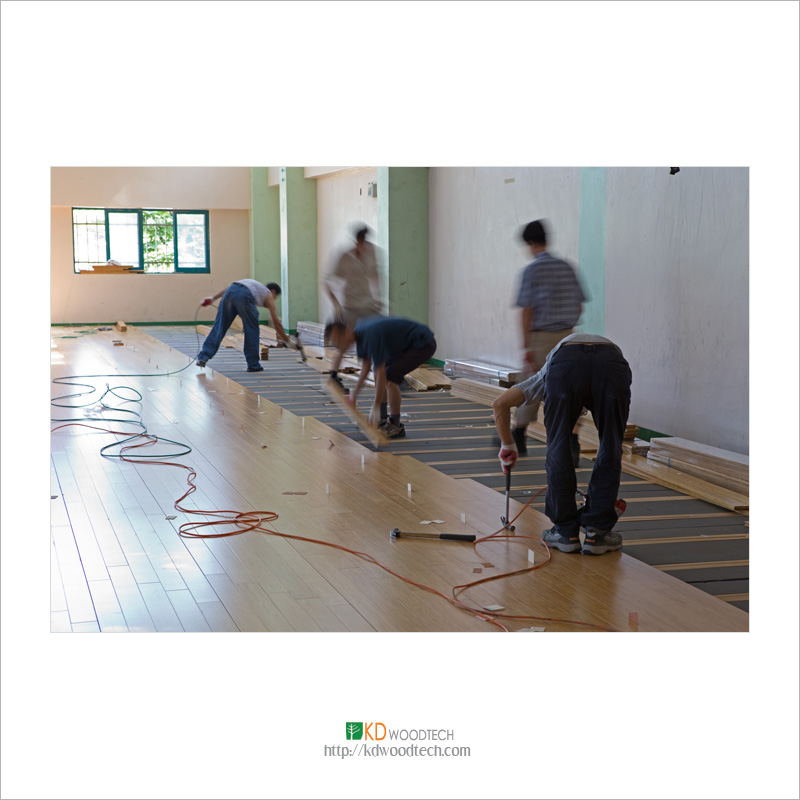

계속해서 시공하는 모습입니다.
IMG_6256 사본.jpg


마루 중심선의 좌측을 시공하기 위한 준비입니다.
플로어링의 제혀쪽매 부분중에서 들어간 부분끼리 접속되므로 합판을 켜서 쪽매에 끼워 줍니다.
이때 목공용 오공본드를 제혀 역할을 담당할 합판에 뭍혀서 시공합니다.
IMG_6274 사본.jpg


역시 타카로 임시고정을 합니다.
IMG_6276 사본.jpg

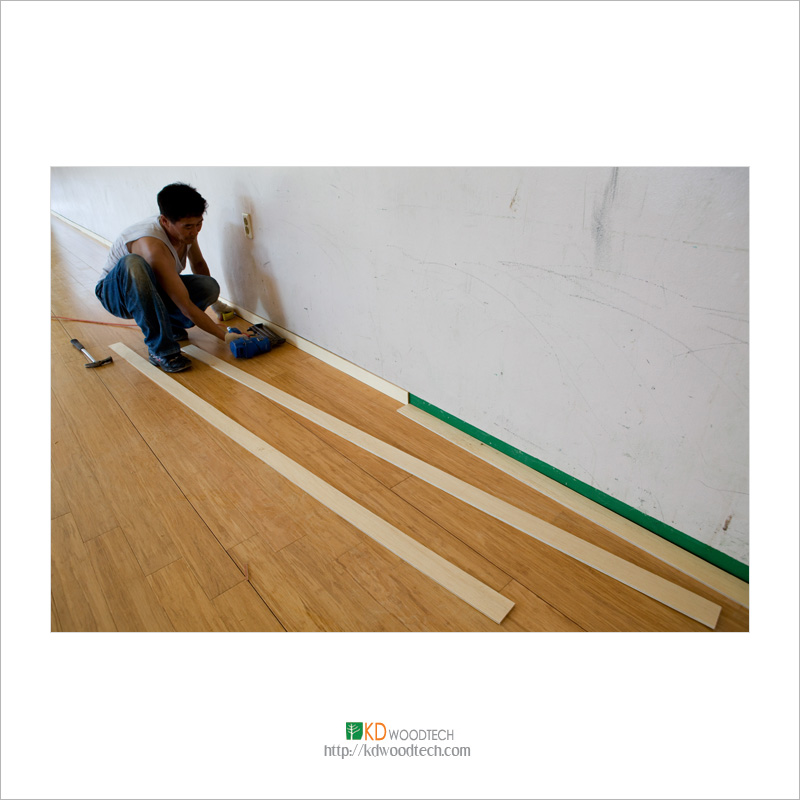

걸레받이를 설치하기위해 합판으로 띠장을 두릅니다.
IMG_6282 사본.jpg

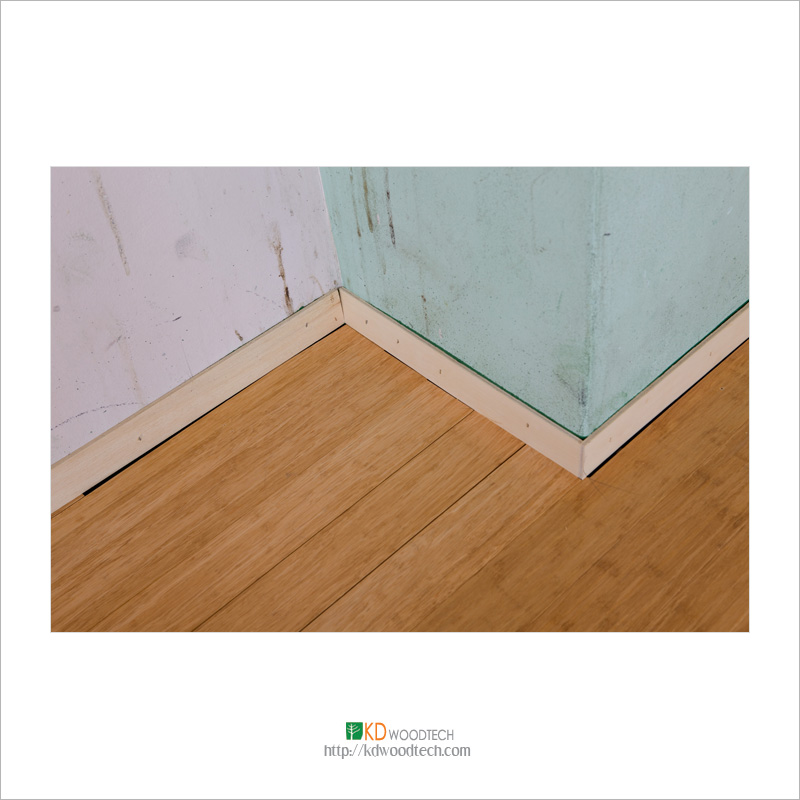

구석을 따라서 합판이 설치된 모습입니다.
왜 합판을 붙이나구요?
IMG_6289 사본.jpg


걸레받이와 벽이 직접 결합하면
시공시 걸레받이가 파손되거나 수축팽창시 하자가 발생하기때문에
벽과 걸레받이의 중간 역할을 합판이 하게 됩니다.
합판 사이즈는 7mm*70mm입니다.
IMG_6290 사본.jpg

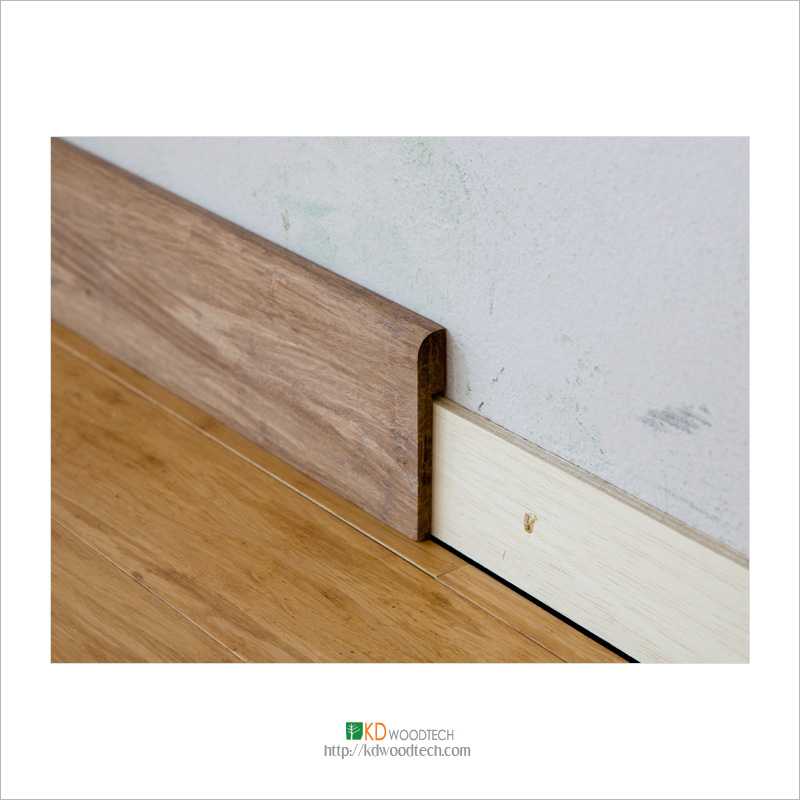

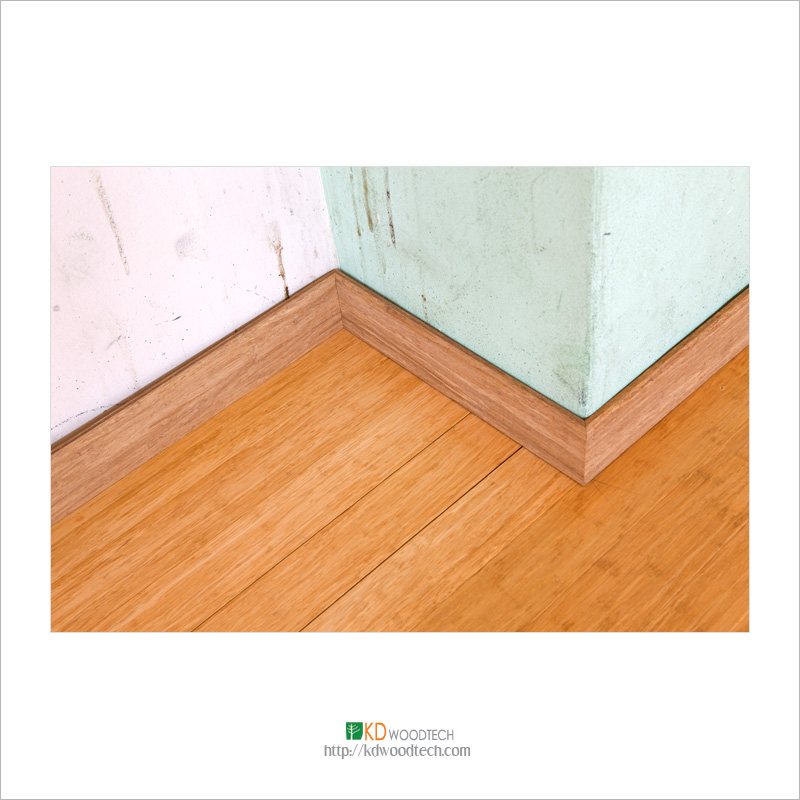

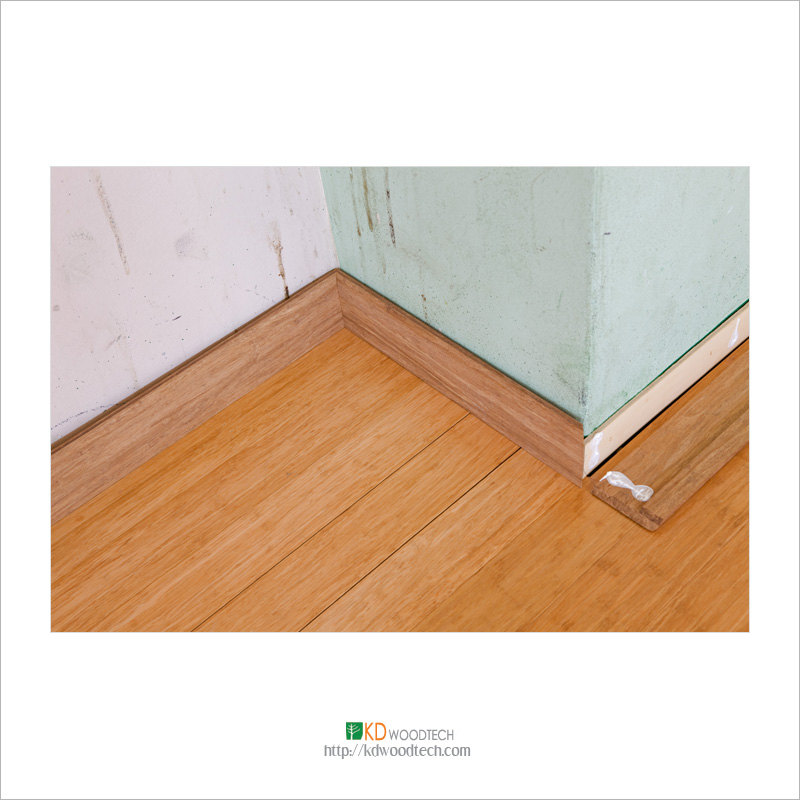

카본우드로 만들어진 걸레받이를 설치한 모습입니다.
IMG_6291 사본.jpg

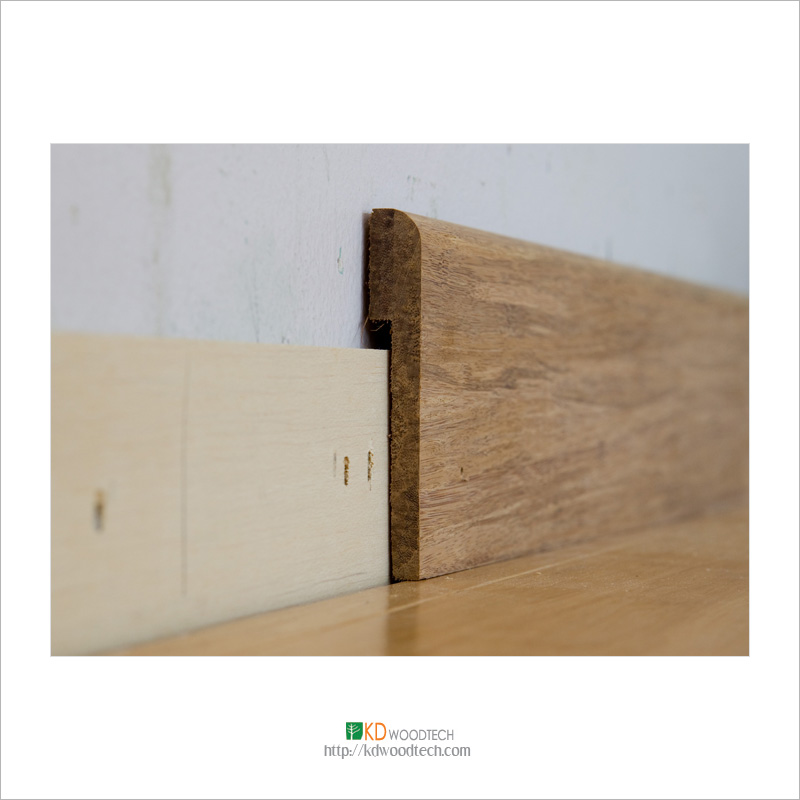

근접 사진을 보시면 이해가 빠릅니다.
아항~~!!!
IMG_6294 사본.jpg


카본우드 걸레받이의 규격은
두께15mm 폭 100mm 입니다.
IMG_6298 사본.jpg

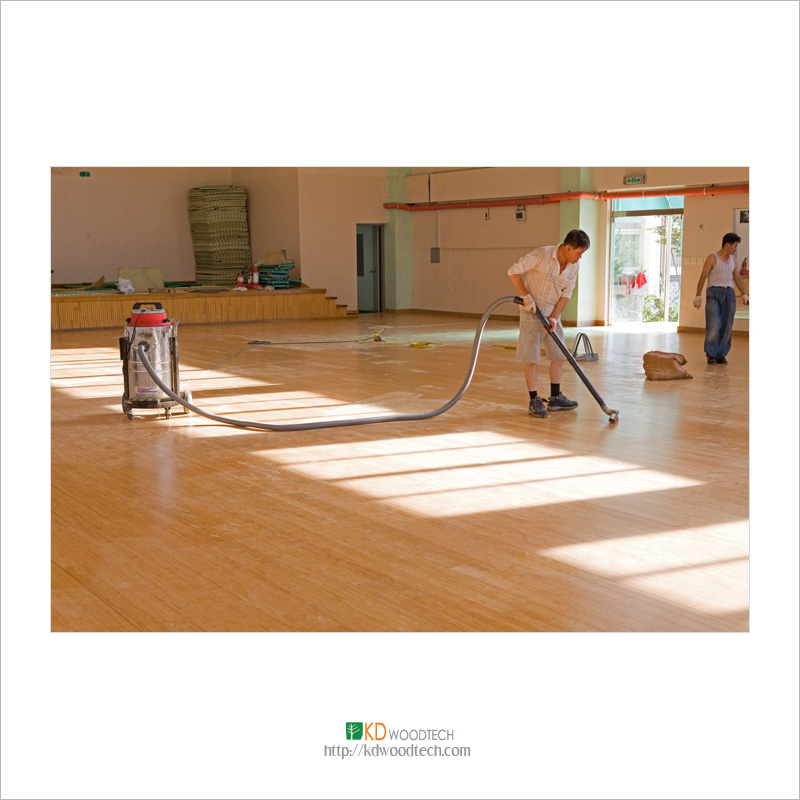

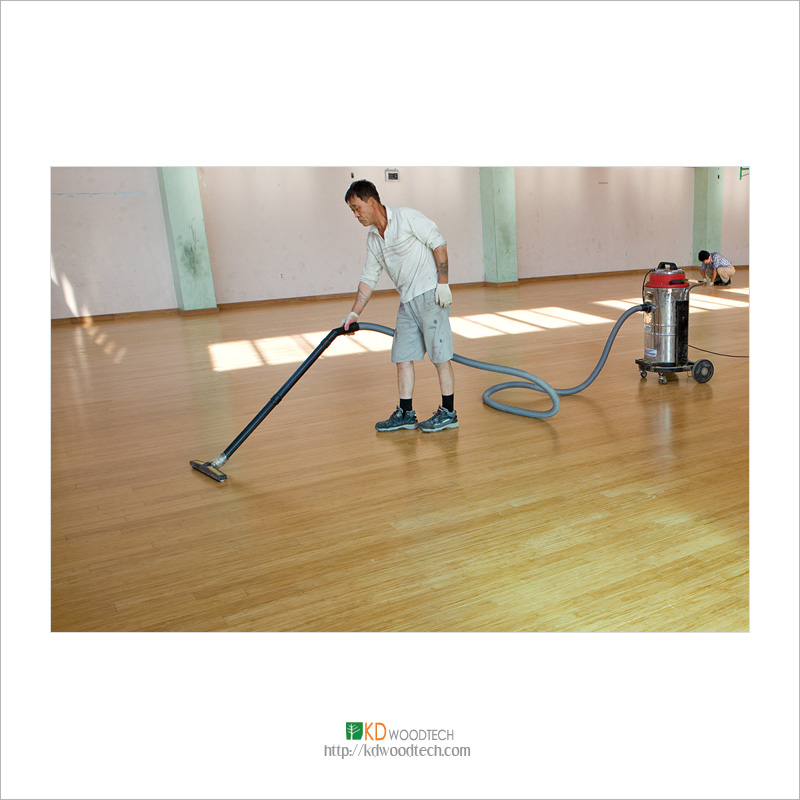

마루시공이 완료되고
진공청소기를 이용한 바닥 청소가 시작됩니다.
IMG_6302 사본.jpg

IMG_6307 사본 사본.jpg

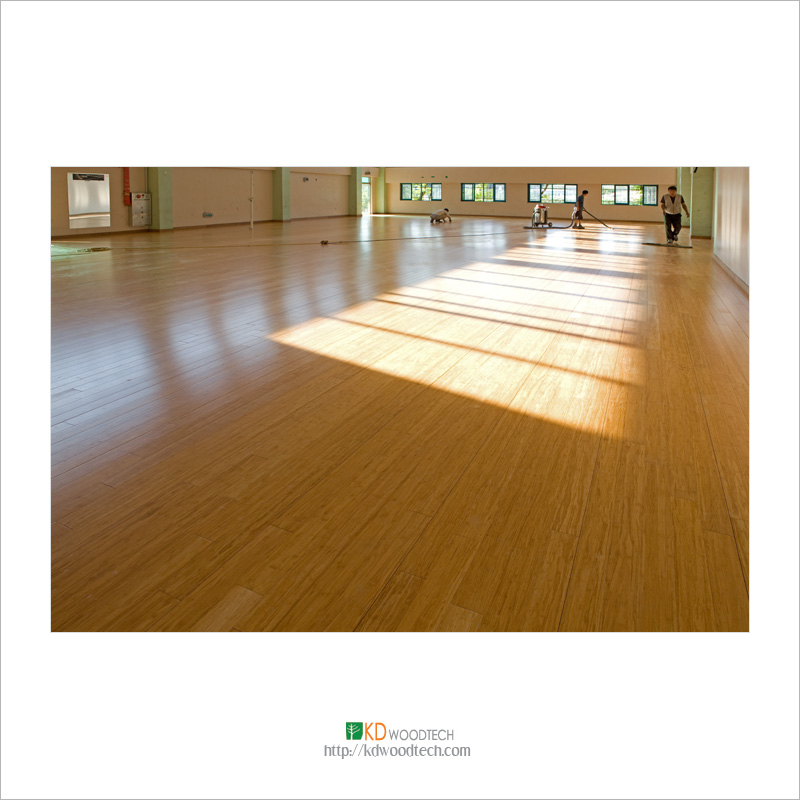

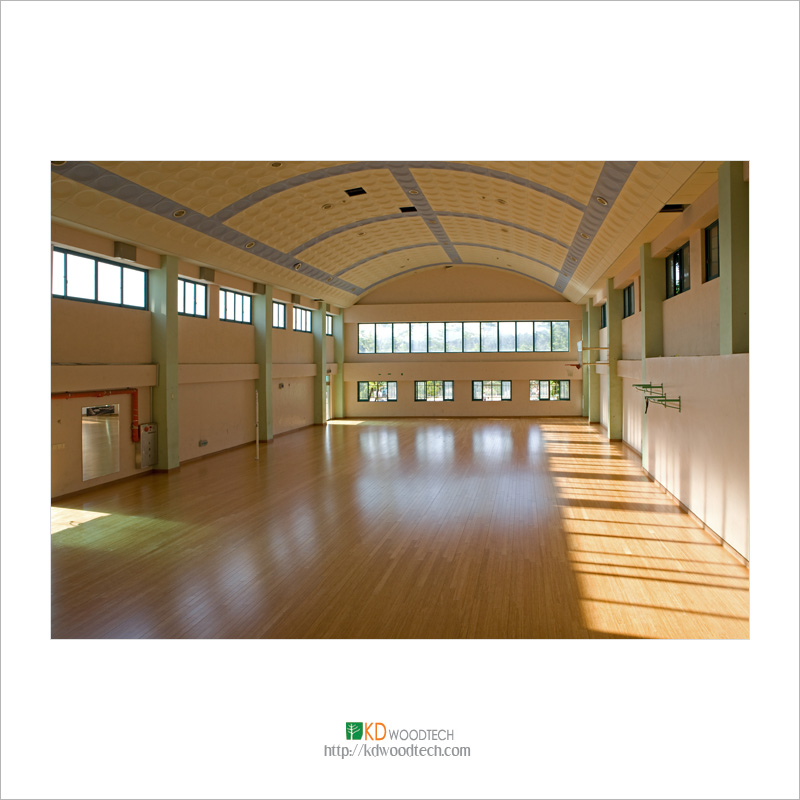

시공이 완료된 체육관의 모습입니다.
IMG_6322 사본.jpg

IMG_6339 사본.jpg
