KD 우드럭 목재보도블록 시스템 설치 특기시방서

1.   적용범위 및 효과

본 시스템은 우드럭 목재보도블록의 시공에 관한 규정으로 도심 공원의 산책로 혹은 다중이 모이는 광장, 조경시설의 휴게공간과 기존 대로변의 가로수 길과 같은 보도용 도로 또는 주차장의 바닥면이나 호텔 〮대형빌딩 등의 승하차 존, 옥상 녹화 공간 등에 투수성을 지닌 우드럭(목재보도블록)으로 시공하여  집중호우에 대비하며 탄소 중립 실현과 친환경 공간 조성 및 품격 있는 공간을 연출하고자 하는 곳에 기존의 사고석 벽돌이나 화강석 등을 대체하는 보도블록시스템입니다..

2.   공사전 현장조건과 설치 금지사항

우드럭 목재보도블록 시스템이 설치되는 기초는 사용 환경에 따라 아래와 같이 두가지로 구분하여 준비되어야 합니다.

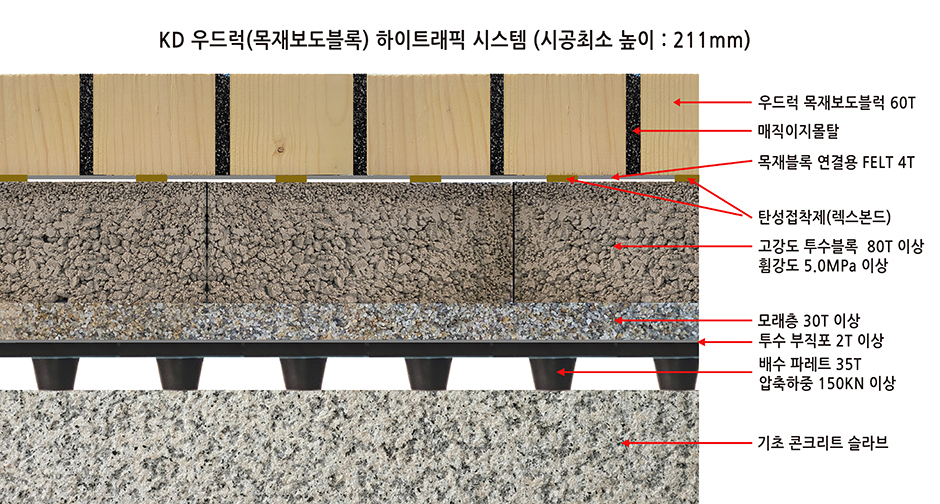

2.1  하이 트래픽 공간 : 차량의 통행이 빈번한 주차장, 호텔이나 대형빌딩의 승하차 존

(하부 기초 최소 높이 : 147mm)

   고강도 투수블록 80T 이상(휨강도 5.0MPa 이상)

   모래층 30T 이상

   투수성이 좋은 부직포 2T

   배수 팔레트 35T 이상(압축강도 150KN 이상)

   기층 (콘크리트 층)

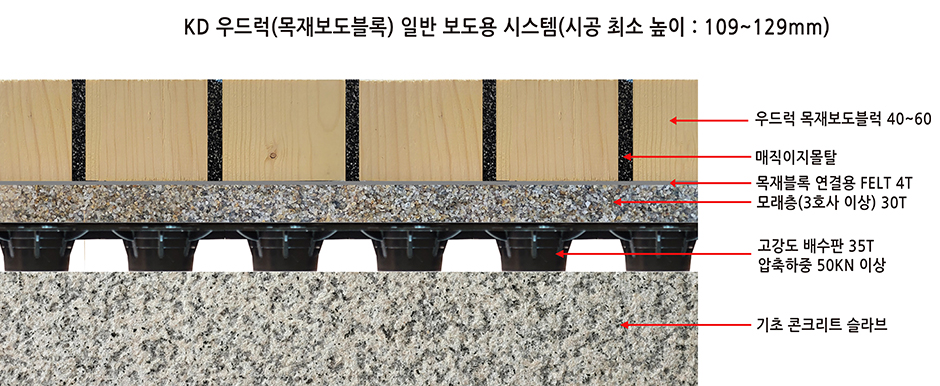

2.2  보도 공간 : 옥상 정원용 보도나 보행자 전용보도, 광장

 간혈적으로 3.5톤 미만의 차량통행이 이루어지는 장소

(하부 기초 최소 높이 : 65mm)

   모래층 30T 이상

   배수판 35T 이상(압축강도 50KN 이상)

   기층 (콘크리트 층)

2.3 수영장, 분수, 배수구 가장자리 등에는 설치하지 마십시오.

2.4 경사면 5% 이상인 곳에는 설치하지 마십시오

2.5 섭씨 영상 5도 이하의 날씨나, 섭씨 영상 30도 이상의 날씨에서는 시공을 하지 마십시오.

3.   시공방법

3.1  기초를 시공할 콘크리트면이나 고강도 투수블록의 표면은 먼지나 이물질이 없도록 깨끗이 청소를 합니다.

3.2  본 시방의 공사전 현장조건의 바탕면이 되는 모래 또는 고강도 투수블록은 지형에 맞도록 평탄화 작업이 이루어져 있는지 우드럭의 시공 전에 감독자의 승인을 받아야 합니다.

3.3  우드럭 목재보도블록은 줄눈 충진시공이 되어야 하므로 시공부위의 테두리에 경계석 또는 목재 가틀을 설치하여 줄눈 시공에 대비하여야 합니다.

3.4  우드럭 목재보도블록은 시공편의를 위해 기본적으로 목재블록 다수가 철망이나 펠트 등으로 하부가 연결되어 있으며 적절한 너비로 줄눈 공간을 비워 둔 채 타일 형태로 공급합니다.

3.5  기초바탕면이 2.1 하이트래픽 공간인 경우 고강도 투수블럭이 바탕면이 되는데 이 경우 탄성접착제(예 : 일액형 우레탄 접착제 렉스본드)를 최소 5개소 이상 목재블록의 하단부에 두께8mm 지름 15mm 이상으로 도포하여 우드럭과 투수블럭이 영구 접착되도록 설치합니다. 이때 정중앙의 목재 블록 하단에는 반드시 접착제 시공이 이루어져야 합니다. 우드럭타일과 우드럭타일간의 틈새 벌림 가격은 기존 우드럭 타일의 줄눈 너비 사이즈와 동일하도록 배열하고 바닥레벨을 잘 맞추어 시공합니다.

3.6  기초바탕면이 2.2 보도 공간일 경우 평탄화 된 모래 층에 우드럭타일과 우드럭타일의 틈새 벌림 간격은 기존 우드럭 타일의 줄눈너비 사이즈와 동일하도록 배열하고 바닥레벨을 잘 맞추어 시공합니다.

3.7  배열된 우드럭타일에 줄눈용 몰탈 충진 시공 전에 반드시 목재블록 표면을 물로 스프레이 하여 여름철 몰탈의 결합력을 방해하는 목재블록의 온도 상승을 방지하고 습기를 유지하여 몰탈의 경화를 촉진하고 바인더가 목재블록 표면에 오염을 일으키지 않도록 해야 합니다. 이때 틈새에 물이 고일 정도로 과다 도포해서는 안되며 표면이 마를 경우 지속적으로 스프레이 해주는 것이 좋습니다.

3.8  줄눈재는 매직이지몰탈을 사용합니다. 매직이지몰탈은 탄성과 투수성이 있는 우드럭 전용 줄눈재로 목재의 수축팽창과 투수성능에 대응하는 제품입니다. 탄성이 없는 줄눈재는 추후 하자의 요인이 됨으로 우드럭 목재보도블록의 시공시 사용을 권장하지 않습니다.

3.9  매직이지몰탈을 배합비에 맞추어 교반드릴을 사용하여 최소 6분 이상 믹싱합니다. 매직이지 몰탈은 포장용기 내에 우드럭의 적절한 성능을 유지하는 최상의 배합비로 골재(규사모래)와 탄성재(고무칩) 바인더 결합재(주제,경화제,촉진제)등이 포장되어 있습니다. 시공면적에 따라 같은 비율로 증감하여 배합하되 가급적 포장용기 내 전체의 구성물을 한꺼번에 믹싱하여 사용할 것을 권장합니다. 배합된 몰탈은 믹싱후 25분 내에 사용하여야 하며 시간이 경과하도록 미쳐 충진하지 못한 몰탈은 폐기하여야 하므로 시공 속도에 맞추어 적정량을 배합하여 사용합니다.

3.10  우드럭 전용 메직이지몰탈 14kg 용기는 아래의 면적을 시공할 수 있으므로 참조 바랍니다.

우드럭 스퀘어 모델, 줄눈 폭 10mm, 두께 60T  - 1m2, 두께 40T모델 - 1.5m2

  우드럭 투스카니 모델, 줄눈 폭 10mm, 두께 60T - 0.85m2, 두께 40T모델 - 1.3m2

3.11  배합된 매직이지몰탈을 스퀴지/고무슬라이더를 사용하여 목재블록의 줄눈 틈새에 들어가도록 시공합니다. 틈새에 빈 공간이 생기지 않도록 잘 다져서 몰탈을 충진합니다.

3.12  몰탈 충진 작업후 약 90분이 경과하면 우드럭 목재블록 표면에 남은 몰탈을 약간 거친 빗자루로 조심스럽게 쓸어낼 수 있습니다. 이후 부드러운 빗자루를 사용하여 최종 청소를 진행합니다. 빗자루 스위핑은 목재블록의 대각선 방향으로 하여 줄눈에 채워진 몰탈이 함께 쓸어지지 않도록 하여야 하며, 쓸어낸 몰탈의 재사용은 금합니다.

3.13  우드럭 목재보도블록 시공시 당일에 내리는 이슬비는 특별한 보호가 필요하지 않습니다. 다만 많은 양의 비가 내릴 경우 천막이나 비닐 등을 설치하여 시공부위를 보호하되, 시공면에 바로 덮으면 공기 흐름을 방해하여 몰탈 경화를 방해하니 표면에서 띄어 보호막을 설치하여 주십시오.

4.   주의사항

4.1  시공전 우드럭타일과 매직이지몰탈의 장기간 보관은 직사광선이 없는 서늘하고 비를 맞지 않는 장소에 보관하여야 합니다. 매직이지몰탈은 영하의 기온에서 보관하지 마십시오.

(매직이지몰탈이 보관된 팔레트는 위에 추가적인 팔레트 적재를 금지합니다.)

4.2  매직이지몰탈의 용기내에 있는 바인더의 유효기간을 확인하고 시공하십시오. 바인더의 유효기간은 통상적으로 제조일로부터 24개월입니다.

4.3  매직이지몰탈이 시공된 우드럭 목재보도블록시스템은 시공 24시간 동안 사람의 통행을 금지하며, 차량의 통행이 가능한 완전한 경화까지는 1주일이 소요됩니다. 다만 비가 자주오는 여름철이나 기온이 낮은 계절의 경우 설치 30일후 차량 통행을 권장합니다.

기간내 출입금지 펜스나 안내문을 게시하여 만일의 사태에 대비하십시오.

4.4  매직이지몰탈이 시공된 우드럭 시스템은 시공후 한달간은 표면에 고압세척기의 사용을 금합니다.

4.5  매직이지몰탈은 시공시 독득한 냄새가 납니다. 다만 이것은 일시적이며 몰탈이 완전히 경화하면 사라집니다. 따라서 실내에 시공시는 적절한 환기를 권장합니다 취급시 보호장갑과 보호안경 및 보호용 작업복을 착용하는 것이 좋습니다.
